MikroLive mit dem aktuellen Sensor IMX178 von Sony
Das neue MikroLive USB3 6,4MP basiert auf einer Kamera mit dem ebenfalls neuen Sensor IMX178 („Starvis“) von Sony. Dieser Sensor ist für die Mikroskopie nochmals besser geeignet, als die weit verbreiteten 5 Megapixel-Sensoren im Format 1/2,5″. Der Starvis-Sensor verfügt nicht nur über die größeren Pixel, als dies bei den erwähnten Sensoren im Format 1/2,5″ der Fall ist (2,4mm X 2,4mm statt 2,2mm X 2,2 mm), sondern auch über mehr Pixel (3072X2048 Pixel – Sensorformat 1/1,8″), wodurch die im Präparat erfasste Fläche um etwa 50 % größer ist.

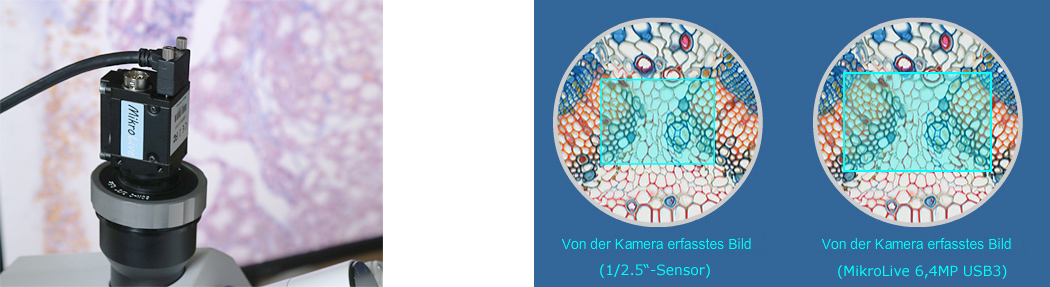

Das Bild rechts zeigt dies für eine gängige Konfiguration mit Okularen 10X/20 und einem Adapter 0,5X (links: an Mikroskop adaptierte Kamera).
Zusätzlich zeichnet sich der IMX178 durch eine sehr gute Farbwiedergabe bei nur geringem Bildrauschen aus. Die Bildfrequenz erreicht mit 30 Bildern pro Sekunde bei vollem Auflösungsvermögen deutlich höhere Werte, als dies bei anderen Mikroskopkameras die Regel ist. Dies macht diesen Sensor zur idealen Ausgangsbasis für die mikroskopische Dokumentation. Abgerundet wird das neue MikroLive-Paket durch eine im Detail überarbeitete und verbesserte Version der zugehörigen Software. Das im Lieferumfang enthaltene USB-Kabel mit einer Länge von 3m hat kameraseitig nun einen gewinkelten Anschluß. Hierdurch wird das Kabel nicht nach oben, sondern nach hinten von der Kamera weggeführt.
Systemvoraussetzungen:
- Intel Core i3, 4 GB RAM
- Windows XP, Windows Vista, Windows 7 (32 & 64 bit), Windows 8 (32 & 64 bit), Windows 10 (32 & 64 bit)
- USB3-Anschluß
- Display mit mindestens 1920×1080 Pixeln
Die nachfolgenden Beispielaufnahmen zeigen die Leistungsfähigkeit des Systems. Die Aufnahmen sind nicht nachbearbeitet.
Carl Zeiss Axio Scope.A1 / EC Plan-Neofluar 20X / Adapter 0,5X / Niere des Schweins – Kernechtrubin || Aufnahme in voller Auflösung (4,5MB)
Motic BA310Pol / EC PL P 4X / Adapter 0,5X / Gesteinsdünnschliff (Granit) mit Lambda-Platte (Rot I. Ordnung) || Aufnahme in voller Auflösung (3,9MB)
Carl Zeiss Axio Lab.A1 / A-Plan 100X/1,25 Oil Ph3 / Adapter 0,5X / Epithelzellen aus der Mundschleimhaut (Monochrommodus) || Aufnahme in voller Auflösung (2MB)
Das folgende Video zeigt, wie in MikroLive einfache Längenmessungen durchgeführt werden können. Für eine optimale Darstellungsqualität sollten Sie, wenn möglich, den Vollbildmodus zur Darstellung wählen. Hierfür klicken Sie direkt nach dem Start des Videos auf das Vollbild-Symbol im Videofenster rechts unten .
Preis für MikroLive USB3 6,4MB: 750€ plus MwSt.
